浅谈桥梁同步顶升的两种方式——断柱顶升和直接顶升
发布日期:21-09-13 访问量:

凯恩特早在零三年参与大型桥梁顶升设备研发与制作,后在零五年成功将PLC多点位同步顶升液压系统应用于武汉长江大桥维修,是推动国内桥梁顶升领域使用同步顶升控制设备的重要力量。后在沪宁高速桥梁维修更换橡胶支座使用12和24点位、上海卢浦大桥36点位同步顶升维修等项目中积累了重要的工程经验,在后来的工程施工中起到重要示范作用。

桥梁同步顶升的施工方式主要有两种:直接顶升法和断柱顶升法。

桥梁同步顶升的施工方式种类
桥梁同步顶升的施工方式种类

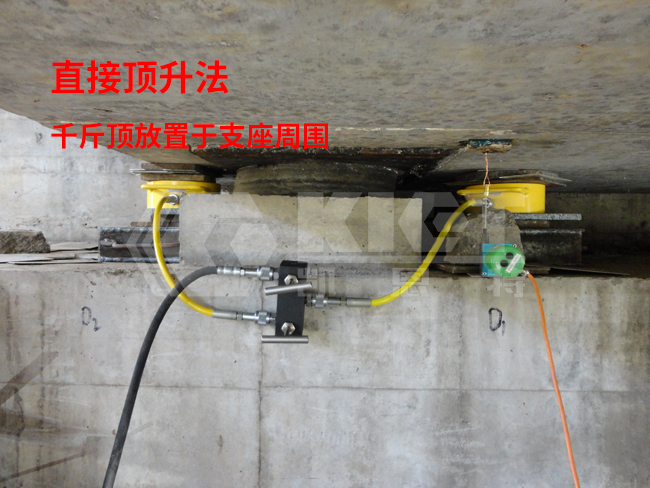

直接顶升法说明:

直接顶升法使用多台液压千斤顶将桥面整体顶升,常围绕桥梁支座周围作为支撑点,在支座周围放置2台或多台千斤顶。这种布置方式在顶升时千斤顶活塞和桥面的接触点和原先的支座接触点类似,不会造成桥体的刚性造成影响。

直接顶升法对PLC同步性控制要求较高,使用液压千斤顶数量较多。随着PLC同步顶升液压系统的技术成熟以及国内桥梁顶升工程的需求增多,PLC控制精度足以满足桥梁的同步顶升要求。作为一种安全的桥梁顶升,并大大缩短工期。

桥梁同步顶升的施工方式直接顶升法
桥梁同步顶升的施工方式直接顶升法
桥梁同步顶升的施工方式直接顶升法
桥梁同步顶升的施工方式直接顶升法

断柱顶升法说明:

断柱顶升式采用切割法,将在梁体支座下部浇筑抱柱梁,之后延同一水平面切割支柱,最后再将整个桥体同步顶升。同步性容易实现,对上部梁板的整体结构扰动最小。钢筋混凝土结构、钢结构工程量较大,工期较长,成本较高。

PLC同步顶升液压系统说明:

本系统控制精度:≤±0.2mm,利用液压驱动、压力和位移闭环自动控制的方式,实现多点控制可进行重载称重、同步顶推、同步顶升、同步降落、等比例同步顶升、姿态调平、自动稳压等功能。系统采用变频调速器控制油泵电机,依靠调节供电的频率来改变电机转速,达到使油泵的流量连续可调的目的,配以适当的电控和检测系统,就可精确控制千斤顶的升降速度,实现千斤顶同步的控制。

PLC同步顶升液压系统
PLC同步顶升液压系统

作为国内顶推提智能控制液压系统专业制造商,凯恩特将一如既往为国内桥梁顶升事业贡献力量。热忱欢迎您的来电来访!
