变频控制同步顶升液压系统
产品手册下载通道
请在下方留下您的信息,以便获取产品资料

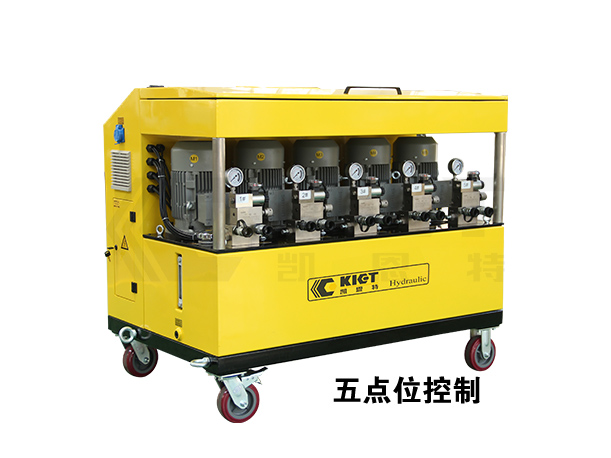

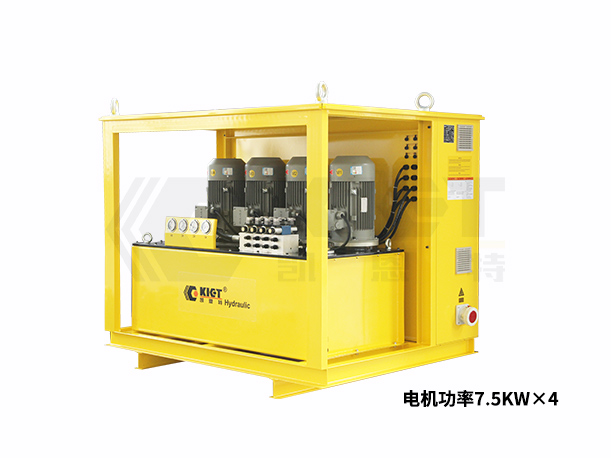

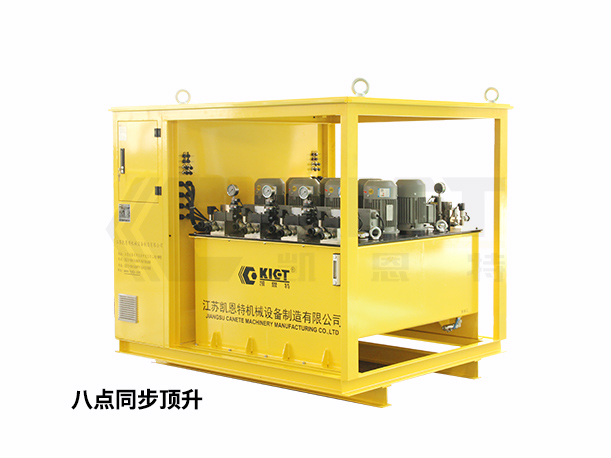

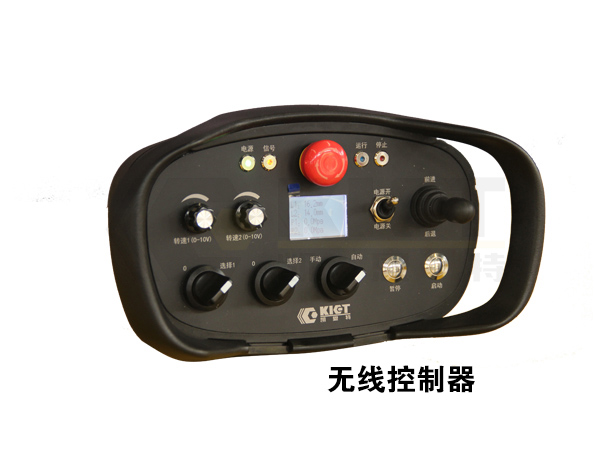

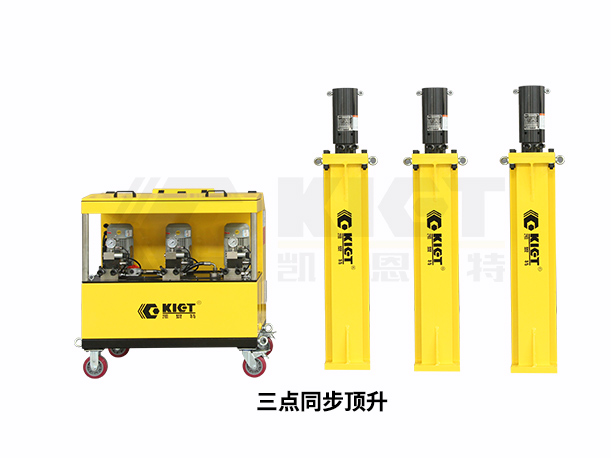

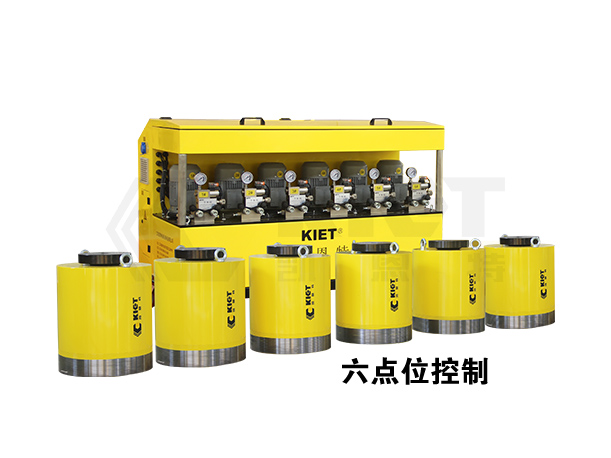

KET-DBTB变频控制同步顶升液压系统

特性:控制精度:≤±0.2mm。

用途:实现多点控制可进行重载称重、同步顶推、同步顶升、同步降落、等比例同步顶升、姿态调平、自动稳压等功能。

变频控制同步顶升液压系统
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明
  • 产品说明
  • 产品特点
  • 系统组成
  • 结构简述
  • 系统优势
  • 本系统利用液压驱动、压力和位移闭环自动控制的方式,实现多点控制可进行重载称重、同步顶推、同步顶升、同步降落、等比例同步顶升、姿态调平、自动稳压等功能。系统采用变频调速器控制油泵电机,依靠调节供电的频率来改变电机转速,达到使油泵的流量连续可调的目的,配以适当的电控和检测系统,就可精确控制千斤顶的升降速度,实现千斤顶同步的控制。

  • ● 工作电源:AC380V/50Hz,三相五线制;

    ● 系统压力:70Mpa;

    ● 控制精度:≤±0.2mm;

    ● 显示模式:人机界面;

    ● 压力传感器:输入DC24V,量程0-70Mpa,输出4-20mA;

    ● 位移传感器:量程1000mm,测量精度0.5%,工作电压24VDC,推挽输出;

    ● 控制电源:DC24V;

    ● 显示精度:1%;

    ● 控制模式:变频调速控制。

  • ● 本系统是由4台泵、4台液压千斤顶、4套变频调速控制装置、4套控制阀组,电控系统以及位移传感器等组成。

    ● 可多台变频控制同步顶升液压系统同步控制。

  • 由于工件底面不一定平整,为了保证千斤顶负荷一致,在同步顶起工件之前,首先要让千斤顶均匀的接触工件,并以千斤顶均匀接触工件的这一点作为千斤顶同步运行的基准,为此系统中设有一个贴合功能。同步顶升前先启动其功能,千斤顶同时上升,一旦有接触工件,该顶便停止上升,直至各顶全部接触工件为止,然后各顶均匀升压至每顶5Mpa左右(可在工控机中设定贴合压力),这时各顶自动停止,并将该点位置作为同步的零点。

    本系统中四套位移检测装置安装在控制点的合适位置,当液压千斤顶移动时,位移传感器就可以实时精确地测定液压千斤顶的负荷,同时还装有一只平衡阀,该阀能保证液压千斤顶升降时都处于进油调速状态,同时平衡阀能可靠保压,保证工件不会自由下滑,使液压千斤顶在停电状态仍能可靠承载。本系统适用于大吨位行程长的千斤顶,其特点顶升速度快。

    电子控制系统是实现同步动作的关键。它是基于闭环控制系统理论,将重物移动的位移信号作为受控参数,重物在液压千斤顶受力腔内产生的压强信号作为参考量。通过传感器采集这些信号,将这些信号传输至控制器。控制器接受并处理这些信号。控制器比较运算这些同类信号并和输入的允差值进行比较,当发现某一受控点有超差的可能时,控制器发出信号,让该点的变频器动作,关闭液压油泵,从而限定该点的液压千斤顶上升或下降动作。同样当信号反馈指出该已停止点有滞后现象时,控制器发出信号,让该点的变频器动作,开启液压油泵,让该点的液压千斤顶恢复上升或下降的动作。通过各受控点间的这些经过精确控制的动作,整个同步控制系统达到一种运动中的同步目的。

  • ● 连续的流量调节控制,使得重载在顶升和降落过程中平稳;

    ● 进油调速和重载先降液压回路,不单是顶升时达到高精度同步,在负载下降时可保证高精度同步;

    ● 平载阀的过程保护功能,避免了多缸顶升时常见的胀缸事故;

    ● 可在两点同步顶升基础上扩展至32点或32点以上的多点同步,最多可至99点。在多点同步工作状态下,除保持多点位置的同步外,并可按用户的要求调节各支点的载荷分布;

    ● 精准顶升:与千斤顶完全独立的测力计单元与高精度位移传感器;

    ● 同步顶升:力同步和位移同步双控,在不同的阶段自动调用;

    ● 安全性:多重液压阀和智能程序确保顶升和数据的安全;

    ● 数据真实:多重数据权限管理与:“傻瓜式”操作,确保数据真实性;

    ● 可控真实:顶升数据可一次性导入设备数据库,调用数据顶升;

    ● 可追溯性:顶升结果自动记录在数据库内,可查阅打印和下载。

技术参数
规格型号 点位 同步精度 (mm) 电机功率 (KW) 供电电压 (AC/V) 工作压力 (bar) 流量 (L/min) 油箱容积 (L)  外形尺寸 (mm) 重量 (Kg)

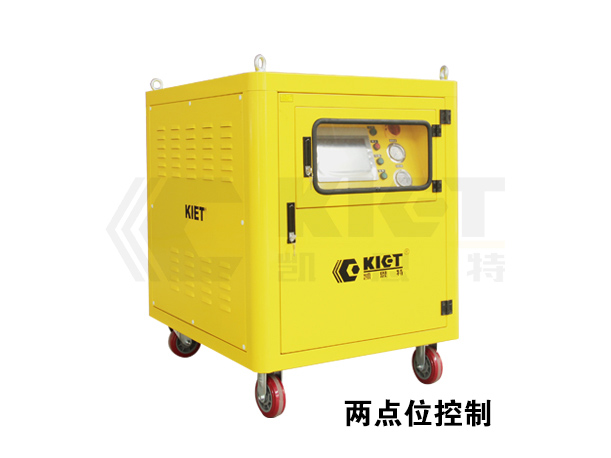

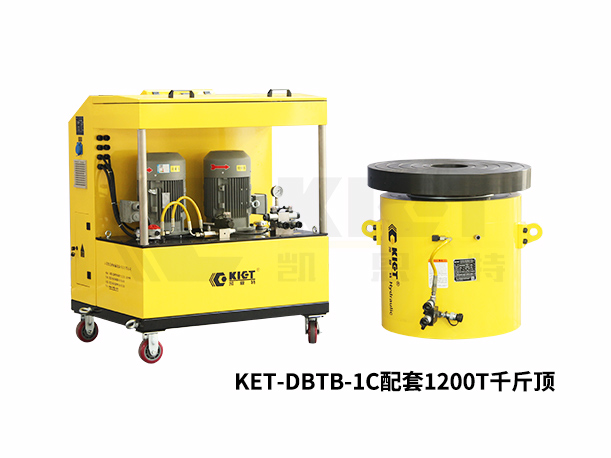

KET-DBTB-2A 2点同步 ≤±0.2 1.1X2 380 700 1X2 130 760×820×1150 180
KET-DBTB-2B 2点同步 ≤±0.2 2.2X2 380 700 2X2 130 760×820×1150 240
KET-DBTB-2C 2点同步 ≤±0.2 5.5X2 380 700 4X2 250 960×880×1170 300

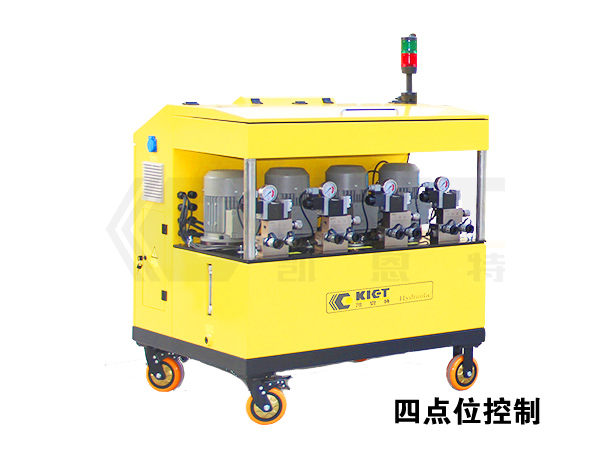

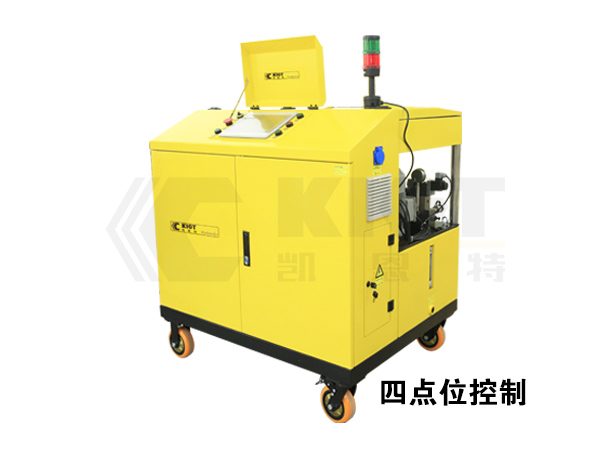

KET-DBTB-4A 4点同步 ≤±0.2 1.1X4 380 700 1X4 200 1100×875×1160 350
KET-DBTB-4B 4点同步 ≤±0.2 2.2X4 380 700 2X4 250 1200×820×1120 430
KET-DBTB-4C 4点同步 ≤±0.2 5.5X4 380 700 4X4 500 1100×960×1130 550

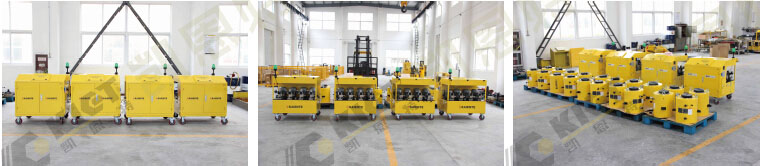

凯恩特第一视角带你走进现场
