PLC同步顶升系统在高层楼房纠偏中的顶升流程
发布日期:2022-09-14 访问量:

高层楼房纠偏常使用的方式是在沉降大的一侧顶升基础上部结构,使其垂直满足设计要求。具体做法是在框架柱或剪力墙底部设置承台,在承台与基础之间放液压千斤顶后,将基础面上的框架柱或剪力墙底部截断,采用PLC同步顶升系统控制液压千斤顶顶升,致使建筑物达到垂直度后,再将顶升后的结构空隙用钢筋混凝土结构连接。关于建筑物的顶升纠偏方法,我们在这一篇给您介绍《建筑物纠偏扶正 液压千斤顶顶升纠偏方法》。

高层楼房纠偏:框架底部截断并摆放液压千斤顶
高层楼房纠偏:框架底部截断并摆放液压千斤顶

PLC同步顶升系统的顶升流程:

顶升前施工准备:

利用新增锚杆静压钢管桩进行基础与上部结构整体顶升施工。

布置液压千斤顶,具体数量根据基础的受力情况测算出,满足顶升纠偏要求。

成立安全和技术指挥部;对每个顶升点的载荷和顶升量进行确认;对顶升机械进行调试;对顶升的技术人员和工人进行安全技术交底。

试顶:

在正式顶升之前为检验顶升装置的工作性能、检查千斤顶的工作性能、确定每级顶升完成的距离和所需时间、熟悉顶升千斤顶的同步操作、协调各个操作小组的统一行动等操作细节,确保顶升万无一失,必须要先进行试抬。

正式顶升:

逐级顶升,拧紧止回螺栓,调校,主机顶升。。。顶升到设计标高,拧紧止回螺栓,基础以下空隙灌注M5.0自流平砂浆,压力封桩,封桩结构满足设计要求后撤除千斤顶。

顶升时,每个点的顶升量按顶升点至转动轴的距离呈线型比例。每级顶升1mm,每顶升3mm时复核各个顶升点的顶升量,及时进行修正。

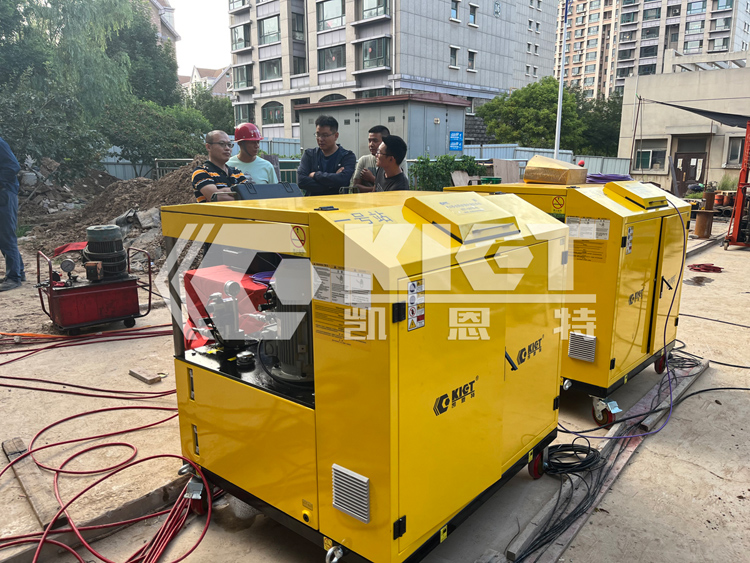

PLC同步顶升系统
PLC同步顶升系统

PLC同步顶升系统介绍:

PLC同步顶升系统由液压泵站、液压千斤顶、传感器、计算机控制系统等几个部分组成。

系统采用变频调速器控制油泵电机,依靠调节供电的频率来改变电机转速,达到使油泵的流量连续可调的目的,配以适当的电控和检测系统,就可精确控制千斤顶的升降速度,实现千斤顶同步的控制。位移同步精度≤±0.2mm。显示模式人机界面。控制点位2点、4点、6点、8点。可联机扩展更多点位操作。

PLC同步顶升系统已经越来多的被用于高层建筑的顶升纠偏,我们在操作中要注意哪些地方呢?将在这一篇中介绍:《PLC同步顶升纠偏时的注意事项

篇尾附上PLC同步顶升系统施工案例供大家参考:
