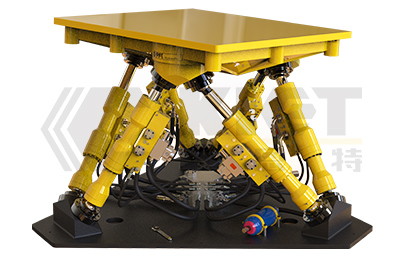

KET-LZD六自由度液压运动平台

特性:通过控制其六个运动缸的伸缩量 , 从而实现运动平台的上平台在空间内六个自由度的运动。

用途:应用于汽车、舰船、飞机、宇航设备组装等运动模拟测试实验设备上。

六自由度液压运动平台
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明

六自由度液压运动平台通过控制其六个运动缸的伸缩量 , 从而实现运动平台的上平台在空间内六个自由度的运动。运动平台具有结构刚度大 , 承载能力强 , 控制精度高、动态响应快、自重负荷比小等一系列优点 , 被广泛应用于汽车、舰船、飞机、宇航设备组装等运动模拟测试实验设备上。

技术参数
  KET-LZD-6-100 KET-LZD-6-200 KET-LZD-6-500 KET-LZD-6-1000 KET-LZD-6-2000 KET-LZD-6-5000 KET-LZD-6-10000 KET-LZD-6-20000 KET-LZD-6-50000
额定负载(Kg) 100 200 500 1000 2000 5000 10000 20000 50000
俯仰(°) ±10° / ±20°/ ±30°/ ±45°/ ±60° (可定制)
横滚(°) ±10° / ±20°/ ±30°/ ±45°/ ±60° (可定制)
航向(°) ±10° / ±20°/ ±30°/ ±45°/ ±60°/ 全周 (可定制)
纵移(mm) ±50° / ±80°/ ±100°/ ±200°/ ±300°/±400°/ ±500° (可定制)
横移(mm) ±50° / ±80°/ ±100°/ ±200°/ ±300°/±400°/ ±500° (可定制)
升沉(mm) ±50° / ±80°/ ±100°/ ±200°/ ±300°/±400°/ ±500° (可定制)
摇摆台最大负载可达200吨

因产品迭代产生的外观和技术参数变动恕不另行告知!详情请咨询客服
