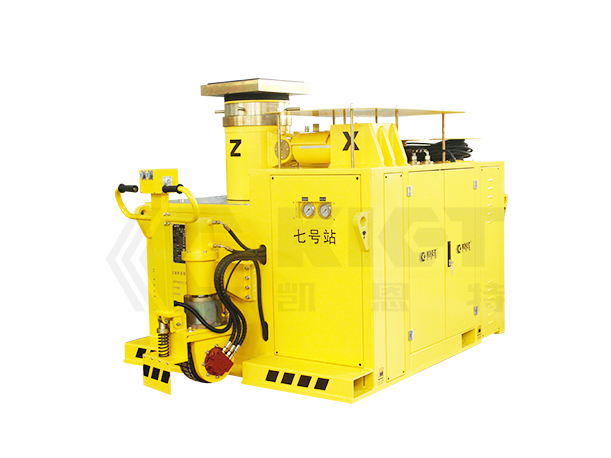

KET-TZJ三维调整液压设备

特性:X、Y、Z 3个方向可调,可多台联动操作,节省龙门吊资源。

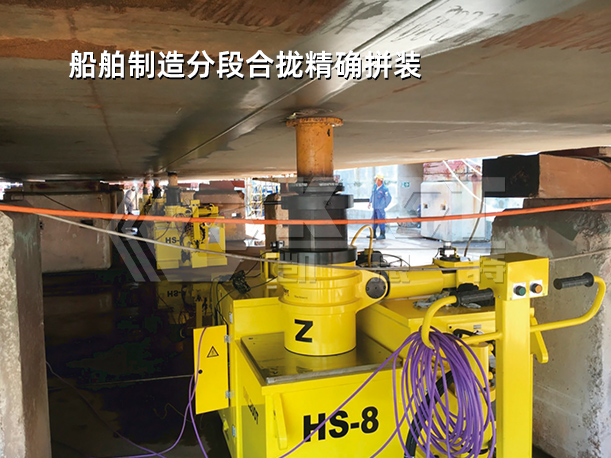

用途:用于船厂船舶分段组装拼接工艺的分段定位。

三维调整液压设备
  • 详细说明
  • 技术参数

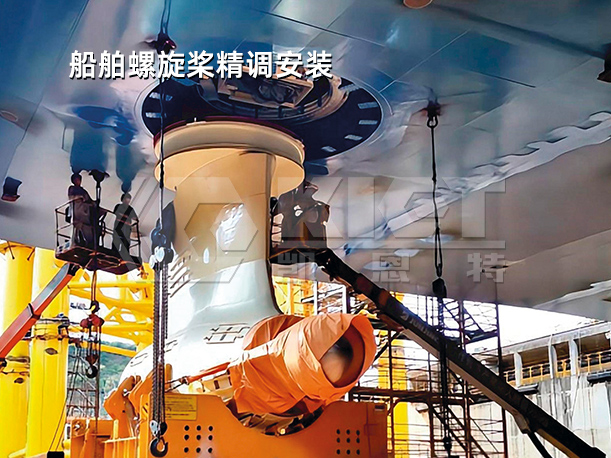

  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明
  • 单台顶升能力:100-600吨;
  • 垂直调整范围:0-250mm;
  • 水平调整范围:0-150mm;
  • 操作方式:线控手柄(标配),总控台(选配);
  • 运输方式:自带动力行走(液压马达),吊车吊运(设置有吊钩),叉车铲运(设置有铲孔)。
  • 常规同时使用数量:4台、8台、12台;
三维调整液压设备特点:
  • 采用70MPa液压设计,使得设备整体重量轻、体积小;
  • “机电液”一体化设计;通过设备标配的线控手柄可完成分段调整全部动作,线控手柄具备连续操作和点动操作特点,也可选配联动总控台实现4台或更多台联动操作分段定位;
  • 设备在承载时,除了“液压锁”和“升降阀组”进行时刻的安全保障外,设备标配“机械锁”机械螺母可提供船体分段,设备和人员的可靠安全保障;
  • 设备标配液压马达自带动力行走,设备行走轮的液压升降,前后驱动均由设置在行走手柄上的按键控制,单人可轻松实现设备的行走和就位,同时设置有吊点和铲齿孔方便门吊和叉车运输;
  • 设备顶部配置5°可倾斜抗偏载力鞍座,有效适应分段底部的不平整现象,标准配置钢制托盘;
  • 设备内部管路清晰,整齐,主控泵站采用导轨式设计,可方便进行日常保养和检查工作;
  • 模块化的设计理念:主控泵站,电气控制箱,承载千斤顶之间均实现快速连接,便于检修、更换和升级。
技术参数
型号 垂直方向 Z 水平方向X / Y 工作压力 MPa 行走系统速度 m/min 流量 L/min 设备电源 油箱容积 L 设备外形尺寸(长x宽×高) mm 重量 Kg
顶升力T 行程 mm 推力 T 拉力 T 行程 mm 顶升系统 行走系统 顶升系统 行走系统
KET-TZJ-100 100 250 63 33.3 150 63MPa 20MPa 6 2 4 AC 380V/50Hz \ 2221x1250x1303 \
KET-TZJ-200 200 250 63 33.3 170 63MPa 20MPa 6 2 4 AC 380V/50Hz 130 2221x1250x1303 2950
KET-TZJ-300 300 250 60 60 150 65MPa 16MPa 6 2 6 AC 380V/50Hz 120 2184x1500x1550 4562
KET-TZJ-400 400 250 60 60 150 65MPa 16MPa 6 2 6 AC 380V/50Hz 120 \ \
KET-TZJ-500 500 250 60 60 150 65MPa 16MPa 6 2 6 AC 380V/50Hz \ \ \
KET-TZJ-600 600 250 60 60 150 65MPa 16MPa 6 2 6 AC 380V/50Hz \ \ \

*如因产品更新迭代,表中参数有所变动,恕不另行通知。
