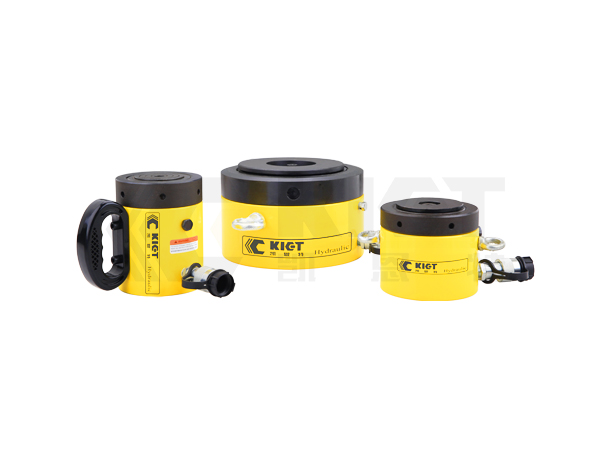

KET-CLP/HCLP单作用薄型自锁式液压千斤顶

特性:活塞杆带有螺纹,适合机械负载支撑,负载回程。

用途:适合长期支撑,混凝土构件浇注和桥梁架设的支撑。

单作用薄型自锁式液压千斤顶
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明
  • 产品说明
  • 产品特点
  • 配置方案
  • 产品推荐

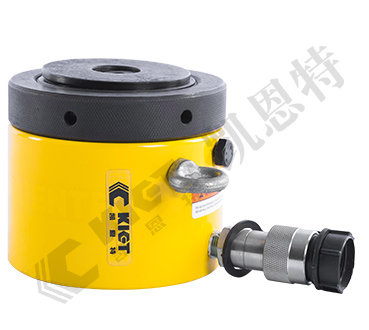

  • 薄型自锁式液压千斤顶适用于需要长时间顶升支撑的场合,活塞杆带螺纹,用于机械自锁。

  • ● 单作用设计,负载回程;

    ● 应用于要求活塞长时间伸展持续支撑负荷的顶升作业。

    ● 机械螺母承受荷载,可在行程的任意位置利用机械螺母锁紧,确保操作的安全性;

    ● 超薄型设计,适合于高度受限空间使用;

    ● 可承受相当于3%额定承载能力的侧向荷载;

    ● 油缸标配溢流安全阀,确保使用安全的同时限制最大行程;

    ● 千斤顶标配有球型鞍座以适应构件不平整情况;

    ● 独特防尘圈设计可减少缸体内部污染,延长使用寿命;

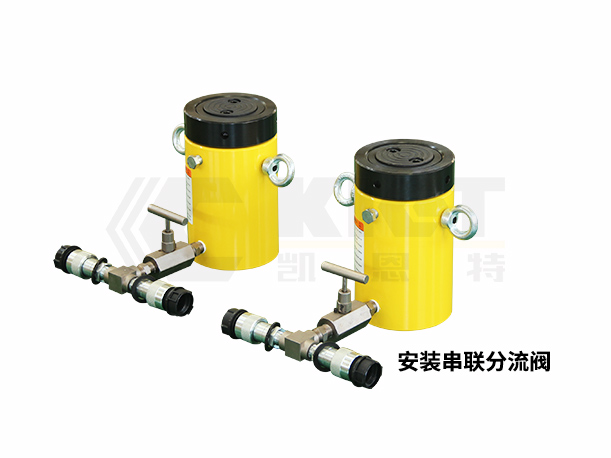

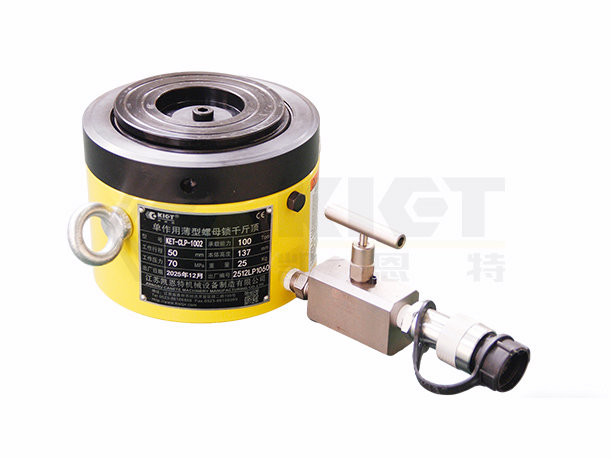

    ● 可选配手动单向阀同时使用,确保顶升和下降过程的安全;

    ● 配套3/8"-18NPT快速液压接头与螺纹保护套。

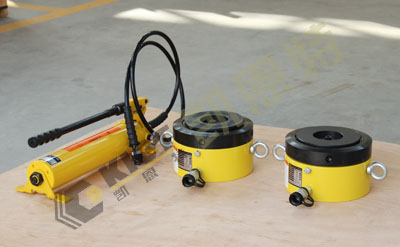

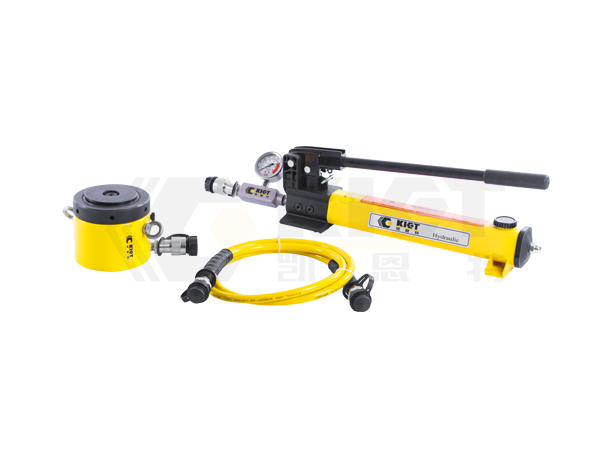

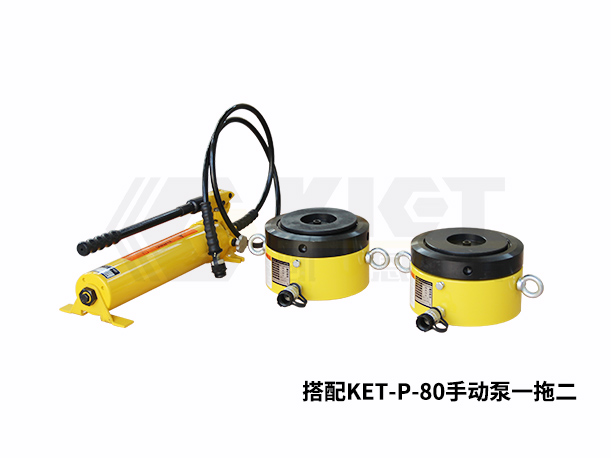

  • 自锁式千斤顶配P-80手动油泵

    ● 手动操作,适用于没有电源的场合。

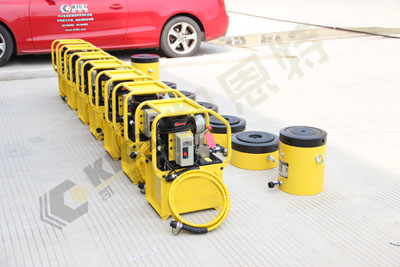

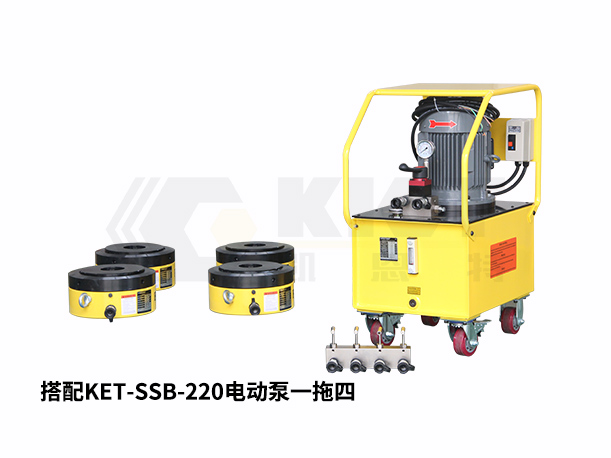

    自锁式千斤顶配电动泵

    ● 快速实现油缸的顶升,节省人力。

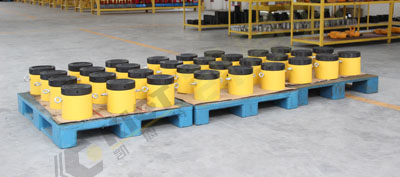

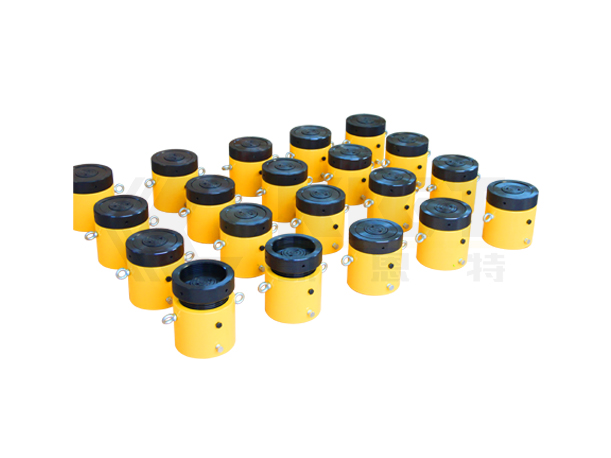

    24台50吨自锁式千斤顶同步顶升配置方案

    ● 多台千斤顶同步顶升可以选购脉宽控制同步顶升系统,实现各个顶升点位的同步顶升,误差范围≤0.5mm,多用于桥梁建筑的同步顶升工程、大型设备维修同步顶升。具体请咨询我司采购工程师0523-86186888

  • ● 单油路,弹簧回缩,请选用我司的分离式千斤顶。

    ● 如需较低的本体高度,请选用我司的薄型千斤顶。

    ● 如需更大吨位的顶升力(300吨、500吨或者更高吨位),请选用我司的电动液压千斤顶。

技术参数

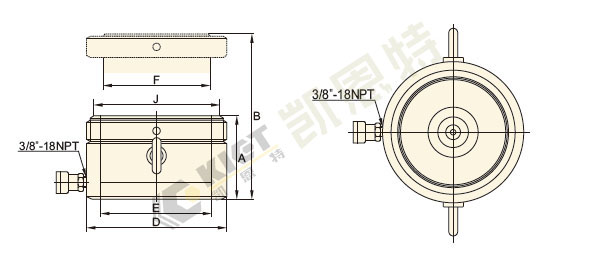

规格型号 承载能力  (T) 本体高度 A (mm) 有效行程 (mm) 有效面积 (cm²) 液压油量 (cm³) 伸展高度 B (mm) 鞍座直径 J (mm) 柱塞直径 (mm) 油缸外径 D (mm) 重量 (kg)
KET-CLP-602 60 125 50 86.6 432 175 96 Tr104×4 140 15
KET-CLP-1002 100 137 50 146.8 734 187 126 Tr136×6 175 26
KET-CLP-1602 160 148 45 231.3 1040 193 160 Tr171×6 220 44
KET-CLP-2002 200 155 45 285.6 1285 200 180 Tr190×6 245 57
KET-CLP-2502 260 159 45 366.8 1650 204 200 Tr216×6 275 74
KET-CLP-4002 400 178 45 559.5 2517 223 250 Tr266×6 350 134
KET-CLP-5002 520 192 45 730.6 3287 237 290 Tr305×6 400 189
超高压单作用机械自锁薄型液压千斤顶
规格型号 承载能力(T) 工作压力(MPa) 本体高度A(mm) 有效行程(mm) 有效面积(cm²) 油缸外径D(mm) 油缸内径E(mm) 微调角度 (º) 油量 (L) 重量 (kg)
KET-HCLP-1002 100 200 137 50 50 118 80 5 0.25 11
KET-HCLP-2002 200 200 148 50 103 174 115 5 0.52 26
KET-HCLP-3002 300 200 160 50 154 198 140 5 0.77 33
KET-HCLP-4002 400 200 178 50 200 238 160 5 1.01 52
KET-HCLP-5002 500 200 180 50 254 256 180 5 1.27 67
KET-HCLP-10002 1000 200 192 50 452 320 240 5 2.26 108

*如因产品更新迭代,表中参数有所变动,恕不另行通知。
