KET-ZSSZJ自升式钻井平台液压升降系统

特性:通过上、下两组插销机构交替伸缩,配合主油缸的伸缩,来实现整个桩腿的动作。

用途:将桩腿插入(拔离)海床以及升降整个平台。

自升式钻井平台液压升降系统
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明

自升式钻井平台液压升降系统由一套独立的液压驱动系统提供动力,确保桩腿能够克服泥土、砂石等带来的阻力和升降平台自身的重力,将桩腿插入(拔离)海床以及升降整个平台。根据平台升降工况、作业工况、自存工况、预压工况的重量重心计算及环境载荷的计算结果,确定升降系统的正常升降能力、预压升降能力、船体升降速度。

结构及组成

钻井平台液压升降系统主要由主油缸、插拔销机构、液压站及控制系统、液压软管及接头、安全装置、行程检测系统等组成。

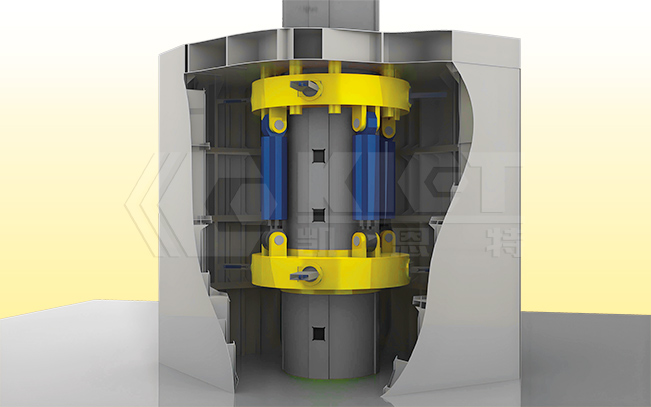

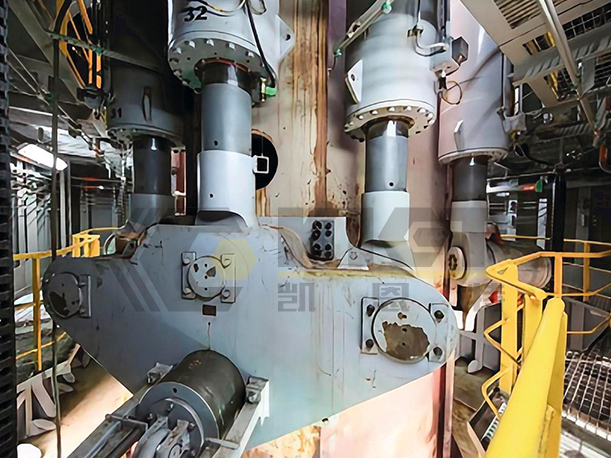

液压升降系统的执行机构分别安装在钻井平台的四个角上,每套执行机构由桩体、上环梁、插销机构、主油缸、下环梁等组成。通过上、下两组插销机构交替伸缩(上环梁为动环梁,下环梁固定在平台船体上),配合主油缸的伸缩,来实现整个桩腿的下桩、插桩、升平台、调平、落平台、拔桩、起桩动作。

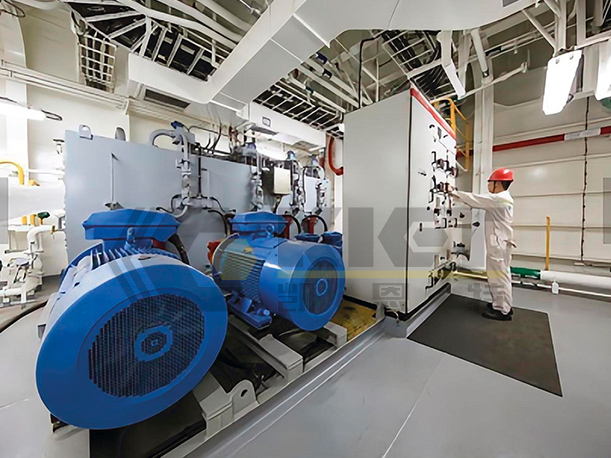

一套平台升降系统共有多台液压泵,其中主泵向主油缸供油,油泵向电液比例换向阀供油,油泵为插销油缸供油。根据升降平台不同工况,当主油缸空载运动时,系统自动提高泵的流量,降低压力从而提高系统的工作效率;当主油缸处于待载工作的时候,系统自动降低流量,提高压力从而保障系统安全可靠的工作。这样将大大降低系统的整体功率,节约能耗,提高工作效率。
