KET-HZF/XZF智能张拉控制液压系统

特性:设备具 有4个同步点,位移同步张拉精度1mm,力同步张拉精度0.5%

用途:主要用于桥梁智能张拉工程

智能张拉控制液压系统
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明

智能张拉控制液压系统主要用于桥梁智能张拉工程,液压系统配合位移传感器、力传感器形成闭环控制系统,通过操作控制装置即可实现智能张拉,从而准确有效的进行张拉施工。能够存储、处理过程数据,抗干扰能力强,能有效地保证预应力张拉施工质量。控制系统实时监控每台张拉设备的张拉力值和钢绞线的伸长量,实时进行分析判断,实时调整变频电机的工作参数,实时高速调整油泵电机的转速,实现张拉力及加载速度的精确控制。系统还根据预设定的力值和张拉步骤发出指令,自动调整张拉过程。

预应力电脑数控精确张拉设备主要由电脑同步控制台、同步液压子站、张拉液压千斤顶、传感器与液压系统附件、大直径高强度精轧螺杆与螺母等组成。设备具有4个同步点,位移同步张拉精度1mm,力同步张拉精度0.5%。设备具有力与位移高精度双控,触摸屏方式的人性化人机界面,张拉数据储存,打印与传输等特点。

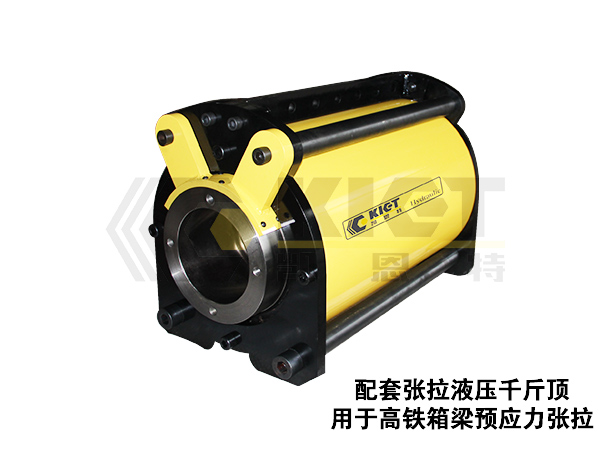

张拉液压千斤顶示意图
张拉液压千斤顶示意图
四顶同步张拉示意图
四顶同步张拉示意图

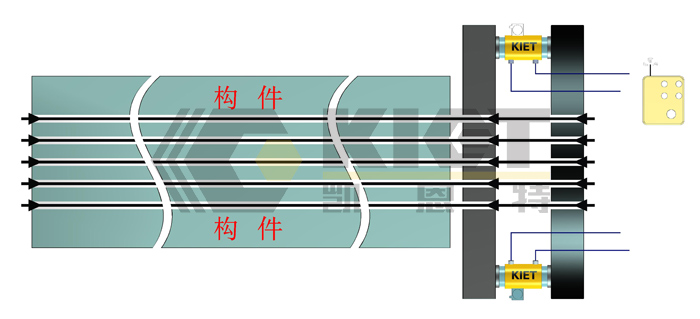

先张专用型张拉示意图
先张专用型张拉示意图
技术参数
智能张拉控制液压系统技术参数
规格型号 张拉 工艺 控制千斤顶 台数 (台) 数据管理 功能 屏幕 特性 接入 电源 外形尺寸 (mm) 设备重量 (kg)
柜式 便携式 柜式 便携式
KET-HZF-4A       后张法 4 张拉过程数据管理 5寸触摸屏       220     800×680×1500     550×436×287       100 15
KET-HZF-4B 4 全过程数据库管理     10寸触摸屏     16
KET-HZF-8A 8 张拉过程数据管理
KET-HZF-8B 8 全过程数据库管理
KET-HZF-20A 20 张拉过程数据管理
KET-HZF-20B 20 全过程数据库管理
KET-XZF-4A     先张法 4 张拉过程数据管理 5寸触摸屏       220     800×680×1500     550×436×287       100 15
KET-XZF-4B 4 全过程数据库管理     10寸触摸屏     16
KET-XZF-8A 8 张拉过程数据管理
KET-XZF-8B 8 全过程数据库管理
KET-XZF-20A 20 张拉过程数据管理
KET-XZF-20B 20 全过程数据库管理
