KET-ZNCZ高精度智能称重液压系统

特性:高精度、操作简单、安全、可靠性高

用途:海洋石油钻井平台称重

高精度智能称重液压系统
  • 详细说明
  • 技术参数

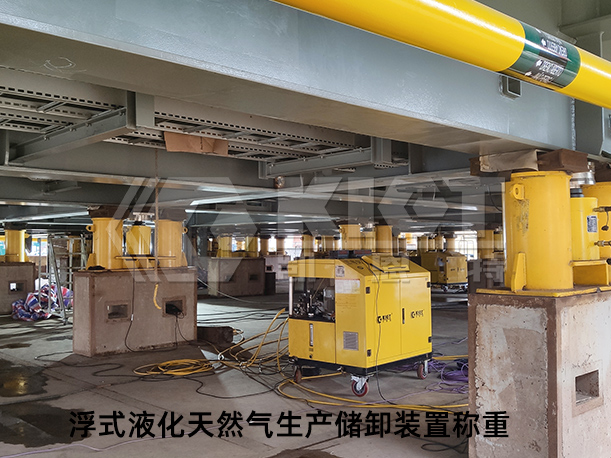

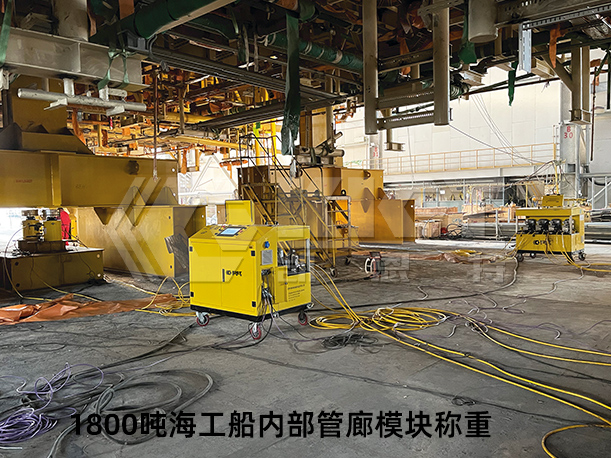

  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明
  • 产品说明
  • 系统原理
  • 系统优势
  • 随着现代化工业的快速发展,设备的体积越来越大,比如海洋石油钻井平台就是一个行业典型,其单体自重常常达到数千吨甚至数万吨。它们的理论重量与实际重量往往存在较大差异,由于海上运输、安装等施工作业,需要知道平台的精确自重和重心位置,因此必须在设备竣工后对实物进行实际称重,并求出实际重心位置。

  • 高精度智能称重液压系统是由PLC(可编程控制器)控制的多功能液压系统,通过控制液压千斤顶把重物顶起,将重物全部载荷转移到液压千斤顶上,然后通过高精度传感器检测重量,通过专业的软件计算,最终可以把重量体现在显示屏上,并将重量数据等打印出来。

  • 模块化设计:称重液压系统中包含称重液压千斤顶、称重传感器、智能称重泵站组成,现场布置方便,灵活性强;

    称重精度高:系统采用高精度采集模块和高精度称重传感器,传输速率快,重复精度高;

    称重范围:本称重液压系统根据负载大小,单点称重100-1000T可选,称重范围广,适应性强;

    数据存储:称重数据可实时存储,在线打印等功能,并可实现施工数据的可追溯性,保证数据的真实性;

    网络通讯:成套液压系统采用网络通讯方式进行数据的实时传输,保证各点位的同步控制;

    人机界面:人性化设计,保证良好的人机交换,称重数据、物体重心一目了然;

技术参数
高精度智能称重液压系统技术参数
名称 技术参数
单点称重范围(T) 100~1000
液压千斤顶工作压力(MPa) 70
最大允许超载(%) 10
最高称重精度(%) ±0.3
自身顶升高度(mm) 150
自动调平最大误差(mm) 10
工作电压 220V/380V
称重项目 总重量/单点重量/重心位置
操作方式 按钮与触摸屏组合
连接方式 通信总线
称重传感器选型表
吨位
(T)
A/法兰外径
(mm)
B/直径
(mm)
C/总高
(mm)
D/法兰厚度
(mm)
E/法兰安装孔分布直径
(mm)
F/安装孔
(mm)
精度
(FS)
100 230 165 200 20 200 4×∮14 ±0.3%
150 270 205 200 20 240 6×∮14 ±0.3%
200 318 235 210 25 280 6×∮18 ±0.3%
250 358 275 210 25 320 6×∮18 ±0.3%
300 416 310 210 25 370 6×∮22 ±0.3%
400 456 350 220 25 410 6×∮22 ±0.3%
500 520 415 220 30 475 6×∮26 ±0.3%
600 538 430 220 30 490 6×∮26 ±0.3%
800 610 505 220 30 570 6×∮26 ±0.3%
1000 685 560 220 30 630 6×∮26 ±0.3%

称重传感器

因产品迭代产生的外观和技术参数变动恕不另行告知!详情请咨询客服
