哈尔滨东三环快速路老桥改造同步顶升工程

2022年9月下旬，在哈尔滨东三环快速路老桥改造同步顶升工程中，凯恩特完成了现场的调试工作并交付使用。该项目为桥梁整体同步顶升，顶升最大高度6.897米，是哈尔滨地区最高顶升高度。

在顶升过程中面临横向和纵向位移的控制、顶升高度最高处近7米的施工难度系数、跨径和梁板受力改变以及连带墩柱、盖梁、桥面系整体顶升重量巨大等一系列技术难题，凯恩特公司迎难而上，利用自身专业化技术优势，以及多年来丰富的行业经验，为施工现场配套最合适的智能化顶升系统，确保现场施工的安全性以及顶升任务的顺利开展。

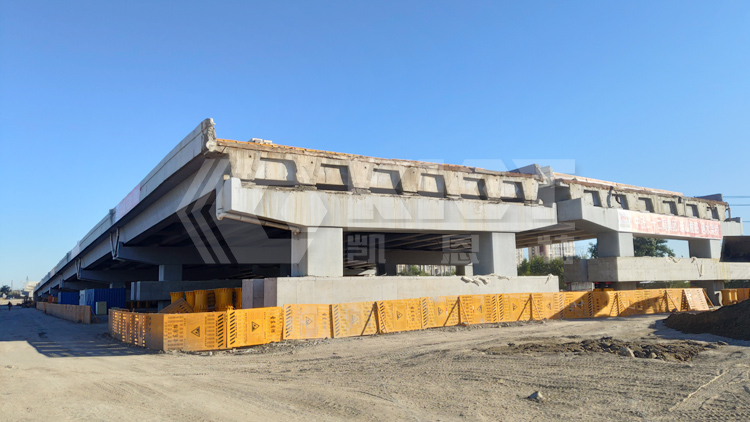

哈尔滨东三环快速路老桥顶升准备

全桥均采用简支转连续预应力混凝土小箱梁结构，桥面分两幅布置，单幅桥面宽度23m。

西幅跨径布置为： 4×30m（简支转连续小箱梁） +3×40m（小箱梁,铁路院设计部分）+3×30m（简支转连续小箱梁）+3×30m（简支转连续小箱梁）。

东幅跨径布置为： 4×30m（简支转连续小箱梁） +4×30m（小箱梁,铁路院设计部分）+3×30m（简支转连续小箱梁）+3×30m（简支转连续小箱梁）。

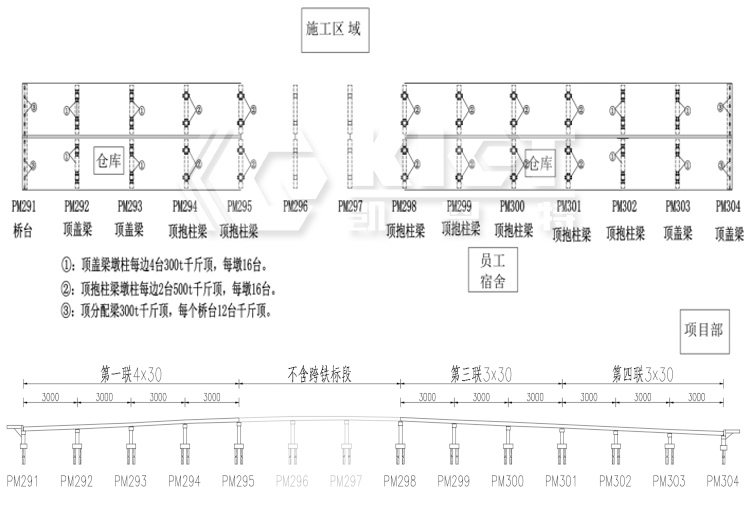

顶升总体桥型布置图

该桥梁工程南起先锋路北侧400m处，跨越规划向化街和铁路专用线后落地。桥梁起点桩号为K40+392.5，终点桩号为K40+812.5，桥梁全长420m。其中K40+512.5～K40+632.5之间为跨铁路部分，长120m。桥梁荷载等级为城-A级，按7度抗震设防烈度进行抗震措施设计，于2012年建成。

基于先进的计算机控制技术，公司近年来一直致力于顶、提、推三大领域的解决方案，目前已在大构件多点同步顶升、顶推、平移、提升、张拉、不对称大构件称重、空间姿态调整、智能行走等众多领域得到应用，为客户提供安全、高效的桥梁同步顶升设备与服务。

本次项目施工图：

液压千斤顶布置图

液压千斤顶布置图

液压千斤顶布置图

液压千斤顶布置图

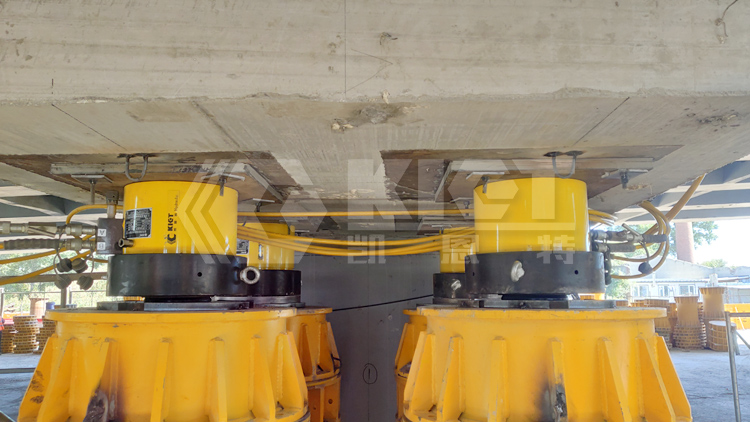

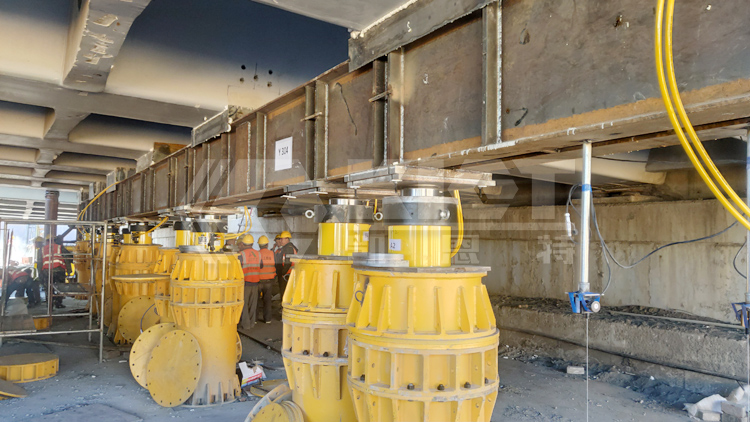

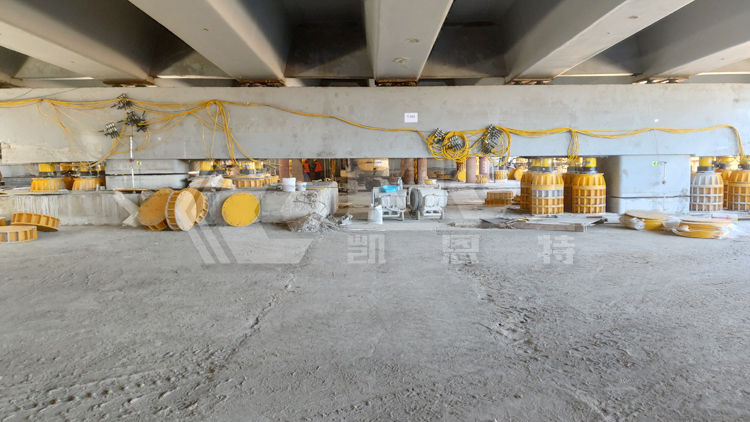

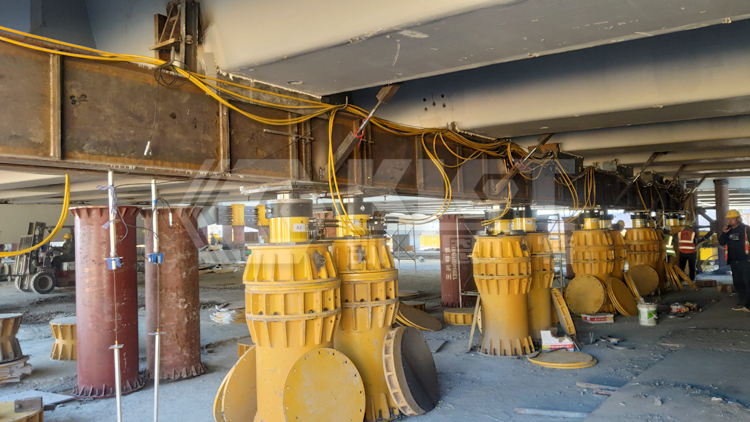

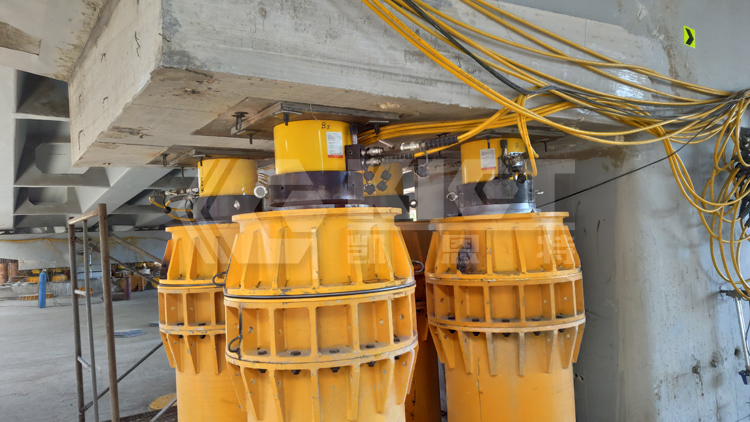

液压千斤顶现场施工

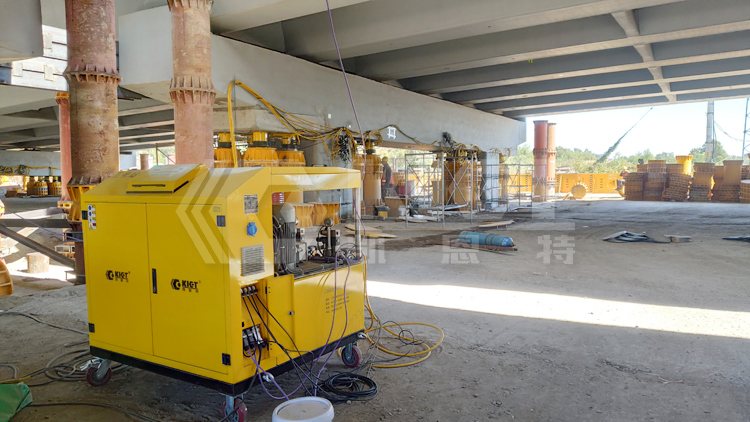

PLC同步顶升系统

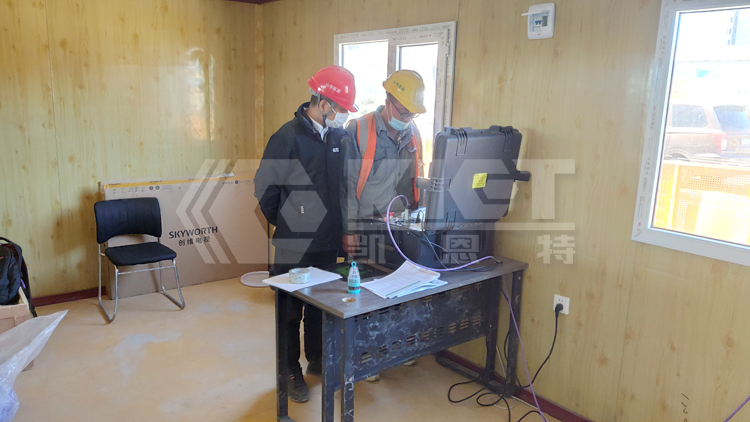

桥梁顶升工程控制中心

本次项目桥梁同步顶升设备介绍：

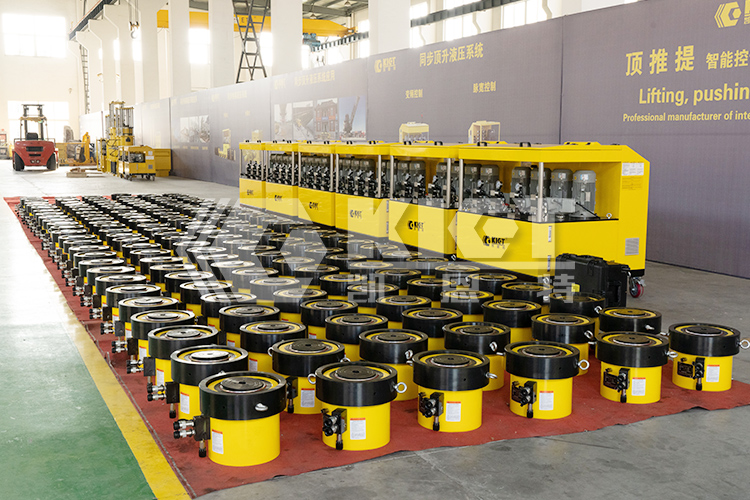

桥梁同步顶升设备

PLC多点同步顶升液压系统

规格型号：KET-DBTB-48

系统压力：70MPa

额定电压：380V 50HZ

同步精度：±0.2mm

设备功率：9KW

电机功率：2.2KW*4

系统流量：1.8L/min*4

油箱容积：400L

双作用外环机械自锁千斤顶

规格型号：KET-CLLRS-300T-140

工作压力：70MPa

承载能力：300T

本体高度：320mm

工作行程：140mm
