PLC同步顶推液压系统用于广东高速C形匝道同步顶推纠偏工程
发布日期:21-09-27 访问量: 字号 A- A A+
  • 应用领域:桥梁顶升维修
  • 使用设备:PLC同步顶推液压系统、箱梁纠偏多维千斤顶

—— 项目背景 ——

广东武深高速永兴互通C匝道同步顶推纠偏工程,该项目为混泥土现浇箱梁结构,整联总重3000T左右,采用PLC同步顶推液压系统多点位同步方式进行整体施工,该项目含Z向顶升、X/Y向纠偏于一体的施工方案,可以实现桥梁的垂直顶升、纵向调坡、左右调坡和水平旋转的相关工艺要求。充分满足本项目中箱梁的三向六自由度主动受控调整、顶推过程中的钢箱梁线性主动受控调整。
钢箱梁同步称重现场
箱梁纠偏多维千斤顶布置图

—— 施工方案 ——

本次施工根据C形匝道的特点,制定了相应的顶推施工工艺,分析各个顶升点位不同的受力情况,确保顶推过程中对桥梁的保护。

  • 同步顶推施工主要技术特点
  • 1.采用高强度聚四氟乙烯与镜面不锈钢组成的滑动幅,其摩擦系数小;
  • 2.采用整机框架结构,可以实现在顺桥向和横桥向设备顶推的直线性和独立性,系统精度更高;
  • 3.Z向垂直顶升千斤顶自带自锁装置和抗偏载鞍座,极大程度满足现场的倾斜坡度和长时间承载等要求;
  • 4.一体化结构设计,减少对施工现场的安装需求,设备体积小,重量轻,且减少了现场管线连接的工作量,降低系统使用风险。
PLC同步顶推液压系统、箱梁纠偏多维千斤顶
PLC同步顶推液压系统、箱梁纠偏多维千斤顶

—— 使用设备 ——

该项目采用PLC同步顶推液压系统和箱梁纠偏多维千斤顶,该系统基于计算机的同步闭环控制,实现各点位之间的位置精度高达±0.2mm,极大满足现场的施工需要。使用的箱梁纠偏多维千斤顶具有水平行走能力,满足本次项目对角度调整的要求。

—— 项目流程 ——

施工前凯恩特工程师现场安排
施工前凯恩特工程师现场安排
PLC控制总控箱
PLC控制总控箱
施工现场调度
施工现场调度

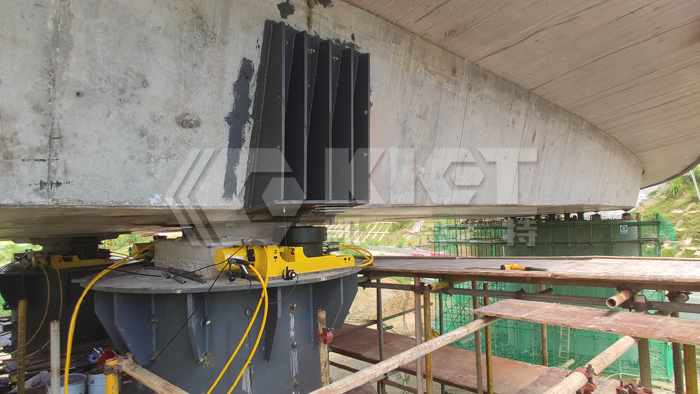

箱梁纠偏多维千斤顶施工过程
箱梁纠偏多维千斤顶施工过程
C形匝道纠偏成功
C形匝道纠偏成功

采用PLC同步顶推液压系统和箱梁纠偏多维千斤顶对C形桥梁进行纠偏顶升,这种施工方法的施工工艺简单,有效,方便快捷,与传统的方法相比,自动化程度大大提高,且更安全,可靠,极大地提升了施工效率,是一种值得推广和应用的施工工艺。
