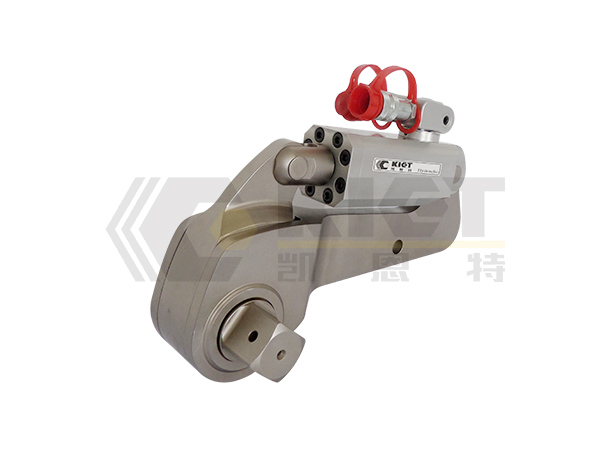

KET-DNB大扭矩驱动式液压扳手

特性:可配用大规格套筒及超长套筒适应不同的工况要求使用。

用途:石油管道法兰螺栓预紧。

大扭矩驱动式液压扳手
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明
大扭矩驱动式液压扳手说明:
  • 大扭矩液压扳手采用高科技航天材料铝钛合金及特殊合金钢制造 ;
  • 360°快速油管接头,不受使用空间限制;
  • 直推式驱动轴换向,简便快捷 ;
  • 采用精密棘轮,精度高达±3%;
  • 可配用大规格套筒及超长套筒适应不同的工况要求使用;
  • 超大扭矩设计,高达到180677Nm,更大扭矩可用设计定制;
  • 标准工作压力:70MPa。
如何选择正确的液压扭矩扳手:

在选择扭矩扳手前应确定一个原则,即拆松螺栓的扭矩至少应该是拧紧螺栓的扭矩的1.5-2倍。

技术参数
规格型号 输出四方 最大力矩 (Nm) 螺栓规格 螺母对边 (mm) L1 L2 L3 H1 H2 W1 W2 W3 W4 R 重量 (kg)
外形尺寸(mm)
KET-TMCS-2 3/4" 或1" 2106 M16-M36 24-55 216 163 151 155 102 51 82 119 128 31 3.48
KET-TMCS-3 1" 4329 M22-M48 32-75 234 144 175 178 125 60 92 130 159 36 5.44
KET-TMCS-5 1-1/2" 7123 M24-M52 36-80 268 195 208 207 153 70 111 153 164 45 8.14
KET-TMCS-8 1-1/2" 10823 M30-M64 46-95 352 267 244 230 176 77 118 204 213 52 12.15
KET-TMCS-10 1-1/2" 或2" 15195 M36-M76 55-110 359 274 251 241 185 84 125 207 219 57 14.9
KET-TMCS-15 2-1/2" 21034 M39-M85 60-120 434 332 300 269 212 98 160 255 267 64 20.1
KET-TMCS-25 2-1/2" 36365 M48-M100 75-145 498 382 346 308 251 116 178 288 304 78 30.5
KET-TMCS-35 3-1/2" 50826 M56-M110 85-155 587 444 414 367 297 132 231 344 349 94 50.6
KET-TMCS-60 3-1/2" 81766 M76-M130 110-185 560 445 515 438 362 168 263 374 378 102 84.3
KET-TMCS-80 3-1/2" 110934 M90-M140 130-200 586 466 540 461 385 172 268 396 403 107 123
