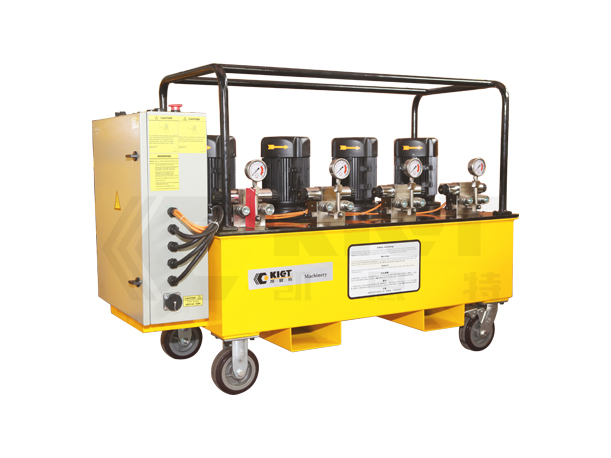

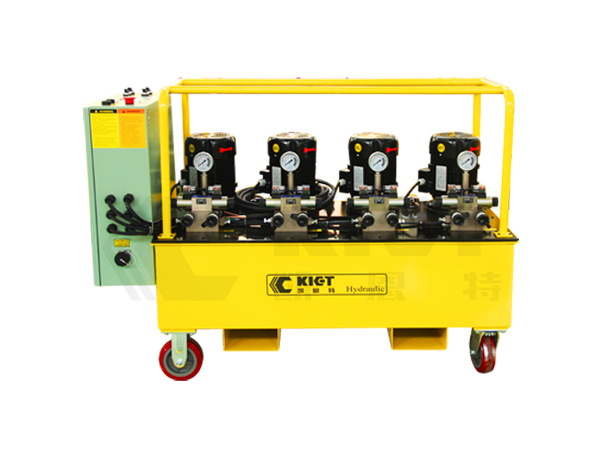

KET-TZB双作用同步定量液压泵

特性:泵体安装4个独立的供油柱塞,规格型号一样并共用一个电机,可保证每个柱塞对千斤顶的供油量相同。

用途:同步控制4个点位的液压千斤顶。

双作用同步定量液压泵
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明

该定量同步泵站是为满足客户在要求同步顶升负载的工况要求而设计,通过对普通液压泵站的结构改进而来,在泵体安装4个独立的供油柱塞,此4个柱塞的规格型号一样并共用一个电机,可保证每个柱塞对千斤顶的供油量是相同的,在每个柱塞输油出口安装三位四通电磁阀和液控单向阀,可以独立控制4个点位的千斤顶上升,下降和停止(并且在任意位置停止时液控单向阀能将千斤顶锁住),在电器控制部分设置有对4个点位单独控制和联动控制的操作按钮并有急停开关,实现对千斤顶在同步顶升的时候进行控制。如在顶升过程中出现较大的同步误差可以进行单点调整控制操作;由于受千斤顶的加工公差,油管长度,负载的均衡性等因素影响,此泵站可达到的同步控制精度一般在5mm左右。该泵站不能使用于重物同步下降控制。

电动泵表面为烤漆,防腐蚀、耐污能力强 ,轻便紧凑型设计,具备行走小车功能(两只万向轮,带刹车功能,两只定向轮)两边有护栏,便于油管放置,高压大流量,适合大吨位千斤顶配套使用,标配可调式压力阀,便于重新校准工作压力并可防止压力过载

技术参数
泵型号
3位4通阀操作
进程/锁定/回城
出口数量 油箱容量     (L) 流量     (L/min) 电机规格
380V 50HZ 三相
(kW)
重量     (kg)
手动 (操纵杆) 24V电磁阀 (手柄)
SFP213MW   2 40 1.30 5.5 240
  SFP213MW 2 40 1.30 5.5 240
SFP228MW   2 150 2.80 7.5 488
  SFP228MW 2 150 2.80 7.5 488
SFP242MW   2 150 4.20 11 526
  SFP242MW 4 150 4.20 11 526
SFP404MW   4 40 0.45 5.5 240
  SFP404MW 4 40 0.45 5.5 240
SFP409MW   4 150 0.09 5.5 475
  SFP409MW 4 150 0.09 5.5 475
SFP414MW   4 150 1.40 5.5 488
  SFP414MW 4 150 1.40 5.5 488
SFP421MW   4 150 2.10 7.5 526
  SFP421MW 4 150 2.10 7.5 526
SFP604MW   6 40 0.45 5.5 240
  SFP604MW 6 40 0.45 5.5 240
SFP805MW   8 40 0.55 7.5 280
  SFP805MW 8 40 0.55 7.5 280
